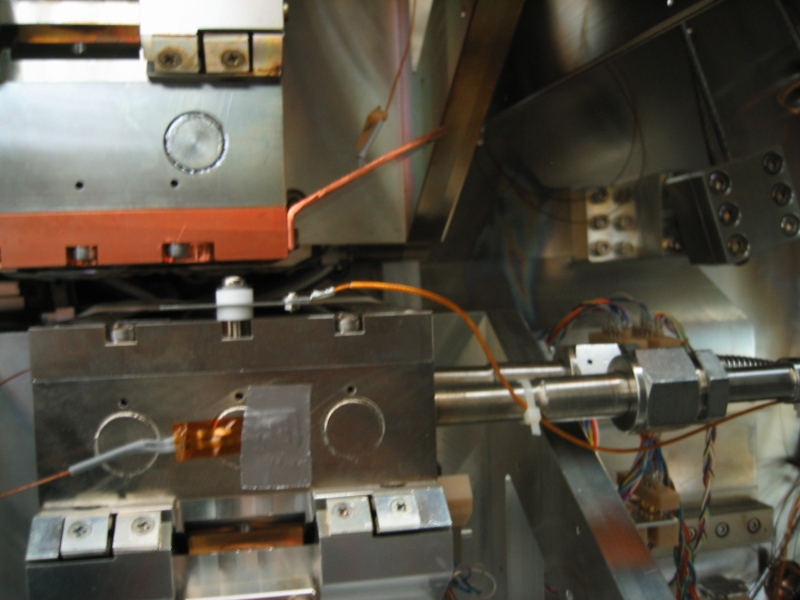

| 真上から見た図。30mm x 40mm x 0.3mm のSUS304の板２枚が重ねられている。 これよりも大きい電極だとビームサイズを制限してしまう可能性がある。 電極板の右下に高圧印加用の端子が繋がっている。 |

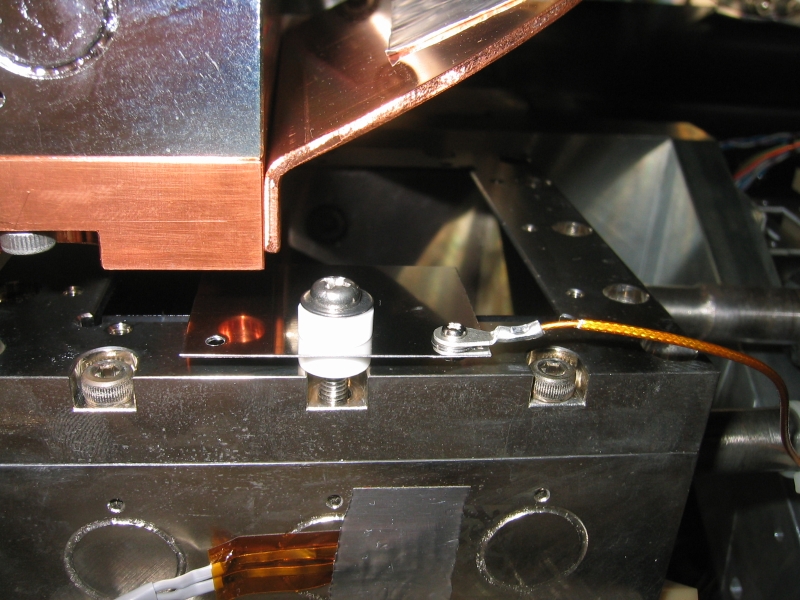

| 斜め上から。セラミックスの筒を介してネジ止めされている。 3 - 27 deg でショートすることなく動作することを確認した。Si(311)とSi(111)。 |
| 横から見たところ。ネジの頭と第二結晶のホルダーの距離は2mm以上あいている。 高圧用ケーブルは冷却水配管に留められている。 |
